下肢静脈瘤血管内レーザー焼灼術は、静脈弁不全を伴った伏在静脈内にレーザー光を照射し、収縮・閉塞させて静脈逆流を止めることを目的とする方法です。
Leonardo Bonsai 1470は、独自のELVeS Radial 2Ringテクノロジーによりさらなる低侵襲治療をサポートします。
下肢静脈瘤レーザー治療機器
レーザー装置
- 水分への吸収率が高い波長 1470nm レーザーを採用しました
- 小型、 軽量 (5kg) で設置場所を選ばず、日本語表示が可能です
- 高出力で信頼性の高いガリウム砒素の半導体レーザ素子を内蔵しています
- レーザー光はフットスイッチで照射可能です
1470nm Laser

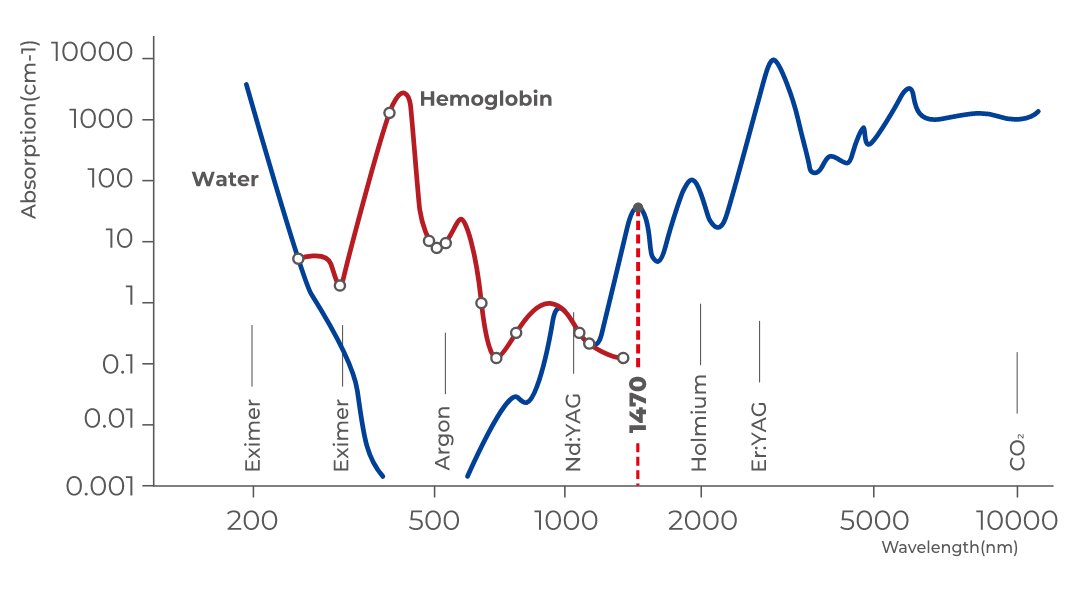

レーザー光は血液中のヘモグロビンや血管壁の水分に吸収されると、数msec以内に熱化して組織温度が上昇します。波長1470nmレーザーは水に対する吸収係数が高く、810-1064nmと比較して約40倍となります。
2Ring Technology
レーザー光を2ヶ所のリングから全周的に照射することで均一で効果的な焼灼が可能
- Ring 1 で予め血管を収縮させます
- Ring 2 でさらに静脈壁温度を上昇させ、効果的に焼灼を行います
- 1リングあたりのエネルギー密度が低いため、よりマイルドな焼灼が可能です
DIAMETER1.85mm
安全性と操作性を追求した光ファイバー
- ファイバー先端位置を超音波画像とガイド光の両方で確認できます
- ファイバー上に目盛がありますので、 LEED (J/cm) の調節が容易です
- 6Frイントロデューサーシースが使用できます
DIAMETER1.57mm
しなやかさと
効率的な焼灼を実現する光ファイバー
- 14G穿刺針と５Frイントロデューサーが使用できます
- スリムと同じシャフトでラディアル2リング®ファイバーに近い追従性を実現
DIAMETER1.27mm
細さを活かし、さらなる低侵襲治療をサポート
- 16G穿刺針で静脈アクセスが可能です
- 静脈穿刺部の傷が小さくなるため、より低侵襲な手術ができます
焼灼メカニズム
波長1470mmのレーザー照射
- レーザー光が直接的に静脈壁の水分に吸収されて熱化
- レーザーエネルギーを360度2ヵ所から血管壁に照射、静脈壁を均一に焼灼
- 50℃で静脈壁のコラーゲン繊維収縮が始まり、 70℃~100℃で壊死
血管の閉塞・血流の遮断
- 静脈壁の収縮と肥厚により血管内腔が縮小し、静脈逆流を止める
ELVeS® Radial 2ring® - Laser Therapy today
主な仕様
-
レオナルドボンサイ1470Leonardo Bonsai 1470
-
- 一般的名称
- ダイオードレーザ
- 販売名
- ELVeS レーザー1470
- 医療機器承認番号
- 22600BZX00093000
- 医療機器クラス分類
- Ⅲ・高度管理医療機器 特定保守管理医療機器（設置）
- 製品番号
- LB1470
- レーザー発生素子
- ガリウム砒素半導体素子
- レーザー発振方式
- 連続波
- レーザー波長・最大出力
- 1470nm±30nm・15W
- ガイド光波長
- 635nm±10nm
- 構成
- 本体、フットスイッチ、インターロックプラグ、電源ケーブル
- 本体寸法及・重量
- 265W×134D×184H（mm）・5Kg
- 電源
- 100VAC・50/60Hz・380VA
- レーザー製品クラス
- クラス4
- 電撃に対する保護の形式
- クラスI
- 保管条件
- -10〜40℃／湿度80％未満／気圧700〜1100hPa ※ただし、結露を生じないこと
- 耐用年数
- 5年（自主基準）
- 製品コード
- 457131764224
- JANコード
- 4571317642246
-
Leonardo Bonsai 1470付属品ラディアル2リングファイバー
-
- 外径・長さ
- 1.85mm・2500mm – 適合シース6Fr
- 原材料
- ポリアミド12、アクリレート、石英ガラス
- 滅菌種類
- エチレンオキサイドガス（EOG）滅菌
- 製品番号
- EL1470-F
- 製品コード
- 457131764166
- JANコード
- 4571317641669
- 備考
- 再滅菌・再使用禁止
-
Leonardo Bonsai 1470付属品ラディアルSwift2リングファイバー
-
- 外径・長さ
- 1.57mm・2500mm – 適合シース5Fr/14G穿刺針
- 原材料
- ポリアミド12、アクリレート、石英ガラス
- 滅菌種類
- エチレンオキサイドガス（EOG）滅菌
- 製品番号
- EL1470-Sft
- 製品コード
- 457131764263
- JANコード
- 4571317642635
- 備考
- 再滅菌・再使用禁止
-
Leonardo Bonsai 1470付属品ラディアルスリム2リングファイバー
-
- 外径・長さ
- 1.27ｍｍ・2500ｍｍ– 適合シース4Fr/16G穿刺針
- 原材料
- ポリアミド12、アクリレート、石英ガラス
- 滅菌種類
- エチレンオキサイドガス（EOG）滅菌
- 製品番号
- EL1470-SF
- 製品コード
- 457131764019
- JANコード
- 4571317640198
- 備考
- 再滅菌・再使用禁止
